我公司與山東送變電一公司在2024年9月份施工隴東～山東 800 千伏特高壓直流輸電線路跨越京九鐵路 K473+605 處架設電力線工程。
一、工程概況
本工程新建800kV線路跨越京九鐵路 1 次。
N2471—N2474 段新建800kV線路于京九鐵路里程K473+605，采用“耐-直-直-耐”跨越京九鐵路。跨越處位置示意圖如下：
1、鐵路兩側跨越架搭設前，確定施工占地范圍，并用白灰標記出來，搭設跨越架需要與當地政府溝通好，跨越架搭設前用中型履帶式液壓挖掘機（SY235H-S）來回碾壓平整場地，將設置跨越架處的樹木、雜草等進行清理，將跨越架搭設處地表松土清理并平整，保證基礎平整度偏差不超過 2cm，保證地面無塌陷。場地平整完畢后用挖掘機進行壓實，并進行靜力觸探試驗來檢測地基土承載力，由當地具有相應檢測資質的檢測單位進行跨越架基礎承載力檢測（采用輕型動態觸探儀），并出具相應檢測報告。夯實后地基土承載力大于25-隴東～山東 800 千伏特高壓直流輸電線路跨越京九鐵路K473+605 處架設電力線工程施工方案160kPa 判斷合格，地面平整夯實應超出跨越架架體四周各 3m，平整夯實后，對于平整完畢的場地采用水準儀進行復測，要求地面水平在±5°，嚴格控制標高，經監理驗收，確認合格后方可進行下一步工序。鑒于該處地基屬粉砂類土質，為進一步加強基礎，在平整夯實地面基礎上面采用 C20 混凝土制作跨越架墊層，鐵路兩側跨越架墊層尺寸：順鐵路方向長 18.4m，寬 20.2m，厚 200mm。在距跨越架基礎1米處，圍繞架體四周挖排水溝，排水溝溝底寬 500mm，深 500mm， 邊坡坡度1：1.5，并保證排水溝具有一定坡度，根據地勢使雨水順著排水溝流 向附近護坡排水溝中，保證跨越架地基不積水。跨越架四周排水溝外側四周設 置擋水墻，擋水墻高 1.2m 寬 0.8m，坡比為 1:1，編織袋裝土護坡的形式，擋水墻內的雨水通過排水溝由大功率抽水機排出，防止外側積水流向跨越架排水溝。
2、鐵路兩側各搭設 2 組跨越架，跨越架尺寸：14.4m（長）×16.2m（寬）× 25.5m（高），每組跨越架封網由 5 根φ16 迪尼瑪繩作為承力索，由 5 根φ12 迪尼瑪繩作為拉網繩，鐵路和自閉線上方均按照每排間隔 2m 的搭設方式進行封 網，鐵路上方每組封頂網需 15m 絕緣桿 23 排；自閉線在柵欄內距離鐵路較近， 封網時與鐵路上方防護網共用 6 根絕緣桿，故自閉線上方每組封頂網需 15m 絕 緣桿 3 排，則本次封網共需 15m 絕緣桿 52 排。鐵路兩側跨越架高度為 25.5m，長度（順鐵路方向）14.4m，寬度（順電力 線方向）16.2m，跨越架尺寸：1-3 排高 25.5m，4 排高 22.5m，5 排高 19.5m，6 排高 16.5m，7 排高 13.5m，8 排高 10.5m，9 排高 7.5m，10 排高 4.5m跨越架 搭設要求：按《電力建設安全規程第 2 部分：電力線路》（DL5009.2-2013）要 求，選用承插型盤扣式跨越架，立桿間距為 1.8m，橫桿間距為 1.5m。
二、本項目臨近營業線施工順序及施工照片
1、項目施工流程圖

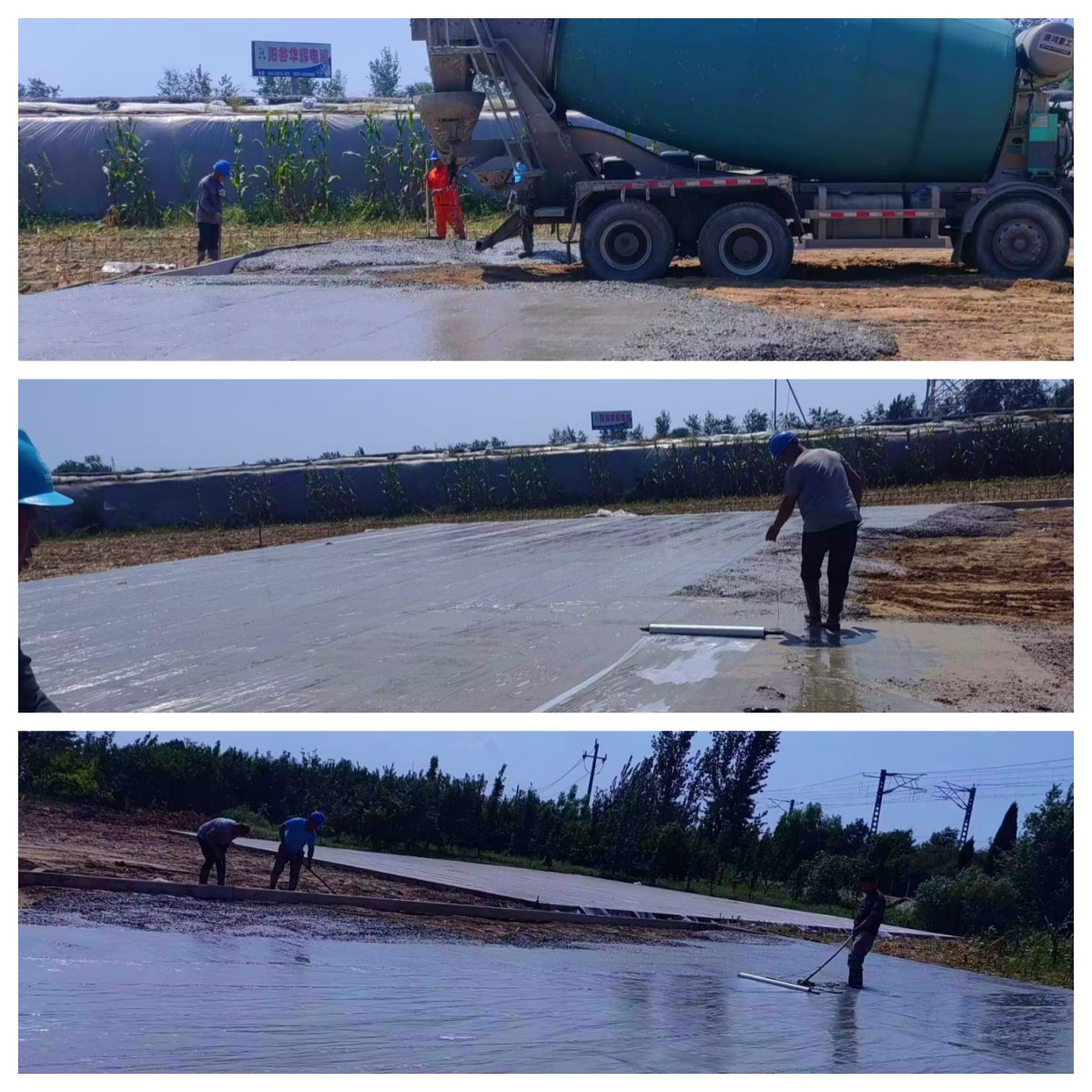

2、墊層澆筑施工照片

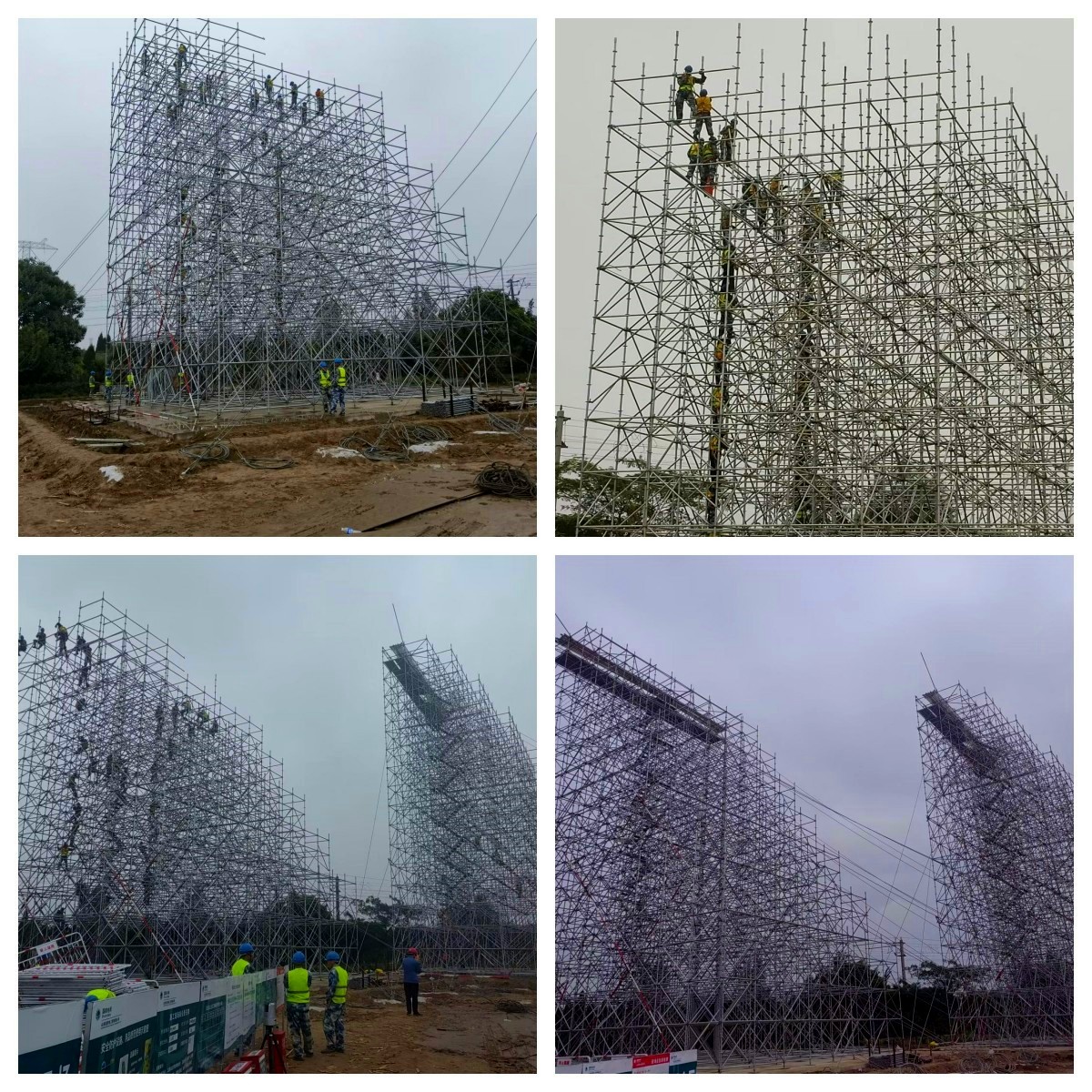

3、跨越架搭設施工照片

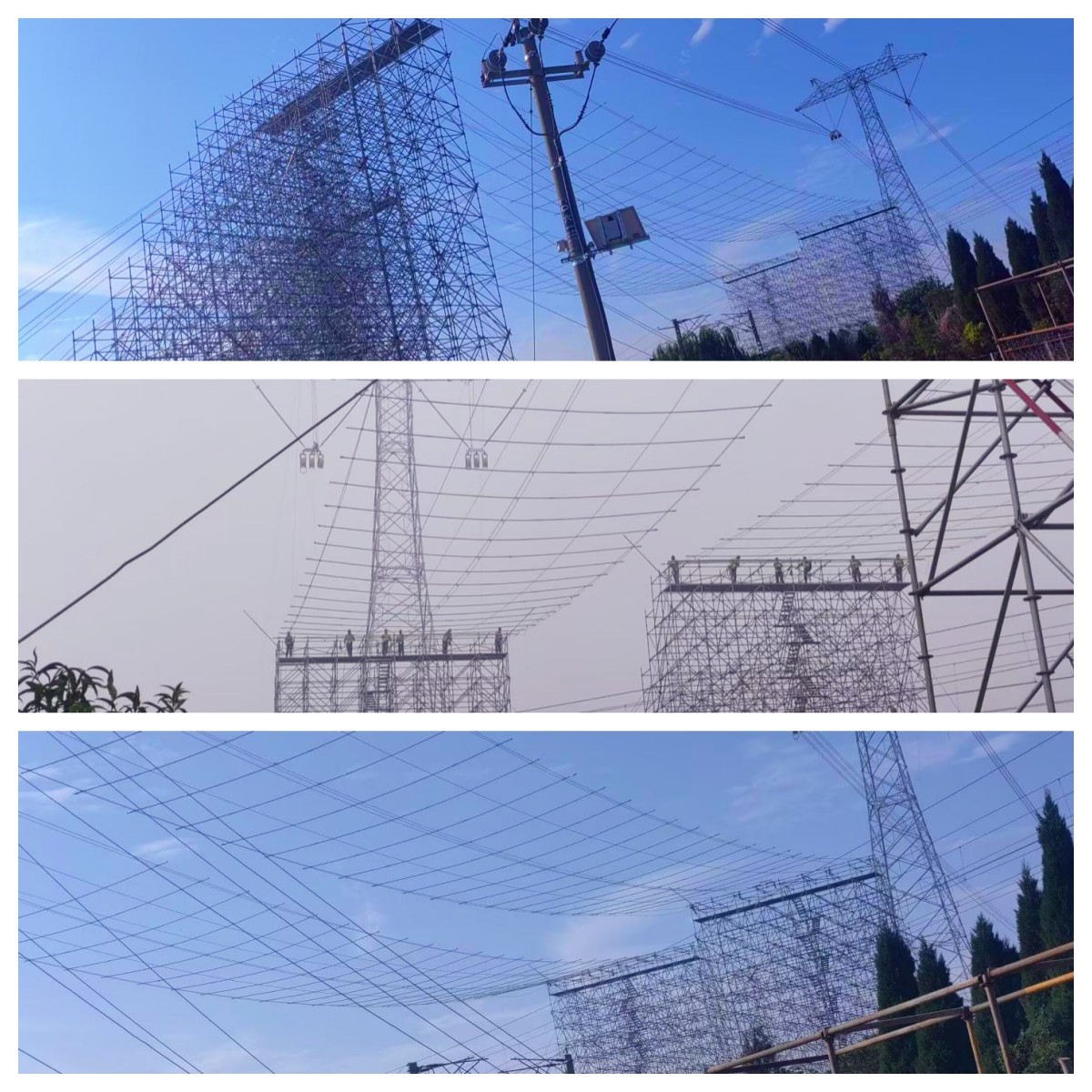

4、跨越架封網照片
